10.1寸多点电容触摸平板电脑 NPC-7101GT-6412

●  全铝压铸 一体机身 整机散热 防尘 防水 稳定 可靠

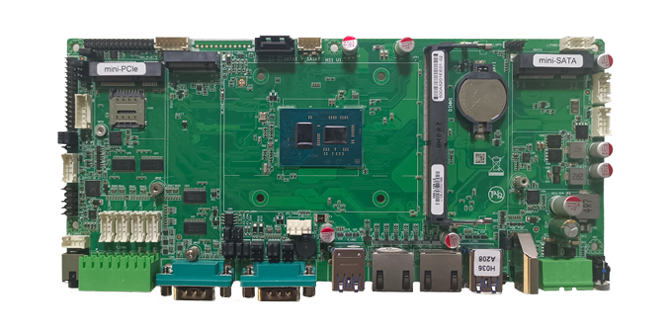

●  Intel 10 nm J6412 工业级平板电脑主机板

●  USB*4 /LAN*2 /COM*4 /8路GPIO /HDMI*1/9-30V

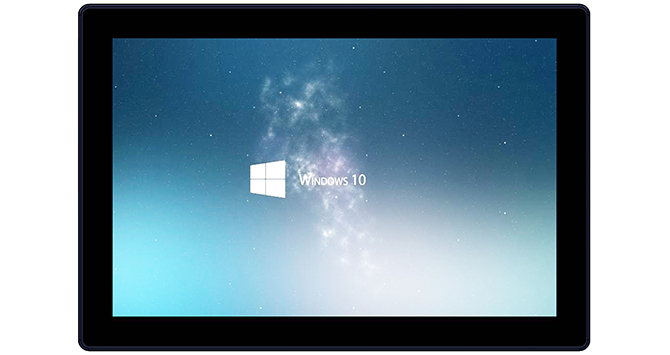

●  10.1 寸工业触摸显示器/1280×800 LED

●  触摸屏采用工业级多点电容式触摸屏/电阻可选


产品概述

NPC-7 系列是由诺维工控联合研扬科技共同研发生产的第 7 代工业平板电脑;采用Intel 10 nm J6412 工业级平板电脑主机板,此代选用了基于 3.5 寸工业主板稳定的前提下二次开发了更加适合平板电脑的整板 CPU 板,增强了产品的稳定性和兼容性;存储方面采用无线缆连接,同时支持 SATA 硬盘和电子盘存储,并设计了快速安装和维护方案。

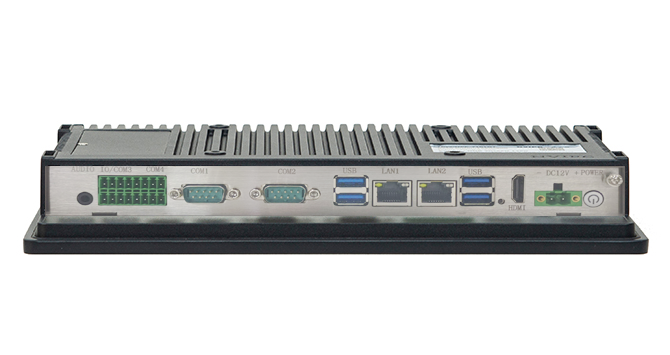

NPC-7 系列设计了 9~30V 的电源输入方案,为适应复杂工业现场要求增加了过流、过压、浪涌和反接保护措施;也可选配3000 毫安 锂电池组,实现断电待机 2 小时以保证重要数据不丢失;功能方面配备了丰富的 I/O 接口,2 个千兆以太网口、4 个 USB3.0、2 个 RS232/485 可调串口、2 个 RS232 接口、8 路 DIO 接口、以及 HDMI 显示接口并支持外接一台显示器构成同步或三屏异显

NPC-7 系列选用优质的工业级 LED 液晶显示屏,具有高亮度、低功耗、长寿命等特性;液晶屏采用 360 度减震固定处理,符合冲击 震动的应用环境;触摸屏采用投射式多点电容触摸屏,具有反应快、精度高、抗高温、抗干扰、寿命长等特点。

NPC-7 系列的外观也基于工业化考虑,整机采用镁铝合金磨具成型,外形轻薄兼具强固性,革命性的达到薄点 30mm内;后散热式箱体能够将系统内的热量快速导出并散发;前面板与触摸屏之间做过严格 密封处理。防尘防水标准,杜绝现场水滴和尘埃进入主机而影响设备运行。

NPC-7 系列工业平板电脑广泛应用于工业自动化过程控制、智能电力控制、数控设备制造、环保监测、制药设备、食品包装机械、机器视觉检测、风电监控、太阳能拉晶炉、轮胎硫化机等工业现场环境。

产品参数

结构参数

前面板 : 铝镁合金压铸,一体成型,高温防腐喷塑处理。符合 NEMA Ip65 防护等级

箱体结构 : 铝镁合金压铸,一体成型,高温防腐喷塑处理。满足整机所有散热要求

安装方式 : 嵌入式/壁挂式/桌面式/VESA 75mm 标准安装孔,满足多种安装需求。

电源输入 : DC 9-30V 宽压输入

总体尺寸 : 253.20 * 171.83 * 35 mm(开孔尺寸:246*165mm)
整机功耗 : 16 W

整机重量 : 1.2 Kg


系统参数

处理器:Intel® Celeron ® J6412 Base Frequency 2.0G, Quad-core, TDP 10W

内存:DDR4-3200,1*SO-DIMM, up to 32 GB

磁盘:MSATA SSD 128/256/512G;1*SATA2.5"HDD 1T :1 * M.2(NVMe)

显示:Intel HDGraphics核芯显卡/共享内存512MB,支持三屏异显HDMI输出

网口:2 * Realtek® 1Gbps PCIe Ethernet Controller, RJ45

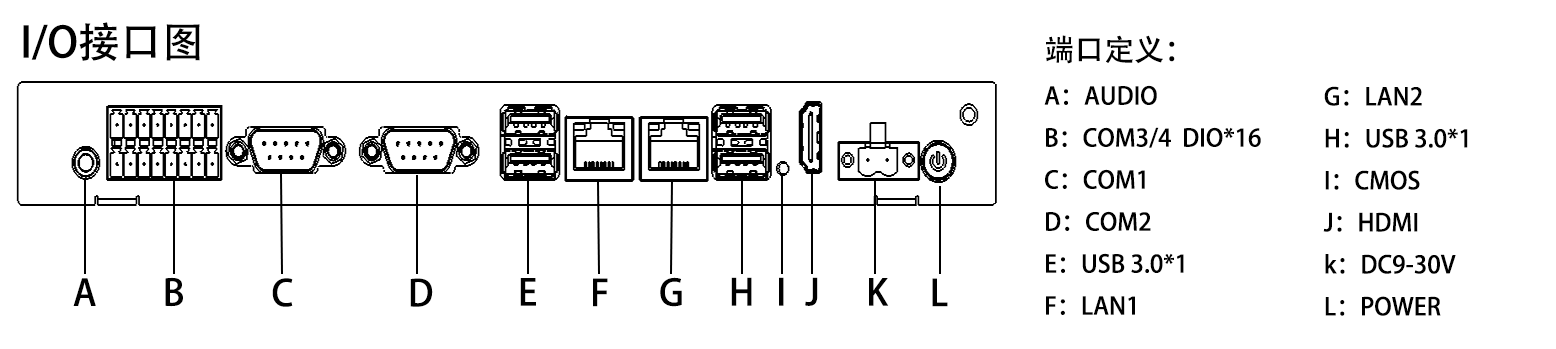

串口:2 * RS232/485 Connector ;4 * RS232 Header

USB:4*USB 3.0

音频:Realtek® HDA Codec, with MIC/Line-out and Amplifier

扩展接口:2 * Mini-PCIe (Wifi/4G/5G selectable, mSATA) M.2(NVMe)

数字I/O:芯片组 ITE 8786E 支持 8位数字I/O(可编程)

操作系统:Windows10/11, Linux


液晶显示屏

尺寸/类型 :10.1 TFT LCD

分辨率 : 1280×800

色彩 : 16.7M

反应时间 : 5.7ms

背光 : WLED

背光 MTBF : 30,000 小时

亮度 : 350 cd/㎡

视角 : (H)160/(V)160


触摸屏

尺寸/类型:10.1 寸多点电容式触摸屏
触摸屏结构:G+F+F
表面硬度:50G钢球70cm冲击跌落3次不破

表面强度:7H

点击寿命:5000 万次

透光率:92%以上


环境参数

工作温度 : -20~+60℃(电子盘)

存储温度 : -30~+80℃

相对温度 : 10~95%@40℃(无凝结)

振动 : 50~500Hz,1.5G,0.15mm 峰峰值

冲击 : 10G/peak(11ms sec)



订购信息

NPC-7101G-6412 : 10.1"平板电脑/四核2.0G/DDR4G/SSD128G/双网口/RS232x4/RS485x2/GPIO/USBx4/9-30V

NPC-7101GT-6412  : 10.1"触摸平板电脑/四核2.0G/DDR4G/SSD128G/双网口/RS232x4/RS485x2/GPIO/USBx4/9-30V

NPC-7101GV  : 10.1"触摸平板电脑 , 客户定做 OEM/ODM 产品
